Ей там! Като доставчик на плоско лице приплъзване на фланци, често ме питат как да измервам плоскостта на тези фланци. Това е решаващ аспект, особено що се отнася до осигуряването на правилно уплътнение и връзка в различни тръбопроводи. В този блог ще ви преведа през методите и инструментите, които можете да използвате, за да измервате плоскостта на плосък лист на лицето на фланец.
Защо измерването на плоскостта има значение
Преди да се потопим в техниките за измерване, нека бързо да разберем защо плоскостта е толкова важна. Плоско лице за лице на фланецПлоско лице за лице на фланеце проектиран така, че да бъде закрепен към фланец за чифтосване, за да създаде защитена фуга. Ако лицето на фланеца не е плоско, това може да доведе до неравномерно разпределение на напрежението, когато болтовете са затегнати. Този неравномерен стрес може да причини течове, да намали общата цялост на ставата и дори да доведе до преждевременна повреда на тръбната система. Така че получаването на точно измерване на плоскостта е от съществено значение за контрола на качеството и надеждната работа.
Инструменти за измерване на плоскостта
Налични са няколко инструмента, които можете да използвате за измерване на плоскостта на плосък лист за лице на фланец. Ето някои от най -често срещаните:
Изправен
Прайтът е прост, но ефективен инструмент за бърза визуална проверка на плоскост. По принцип това е дълъг, плосък бар с прецизно обработен ръб. За да използвате направо, поставете го през лицето на фланца на различни позиции. Потърсете всякакви пропуски между правата и повърхността на фланеца. Ако забележите пропуски, това показва, че фланецът не е напълно равен. Можете да използвате габарит за усещане за измерване на размера на пропуските.
Индикатор за набиране
Индикаторът за набиране е по -прецизен инструмент за измерване на плоскостта. Състои се от малко бутало, което се движи нагоре и надолу, когато влиза в контакт с измерената повърхност. Движението на буталото се превежда в четене на циферблат. За да използвате индикатор за набиране за измерване на плоскостта на фланец, го монтирайте върху стабилна основа и позиционирайте буталото върху лицето на фланеца. Преместете индикатора по повърхността по модел на мрежата, като правите показания на равни интервали. Запишете най -високите и най -ниските показания. Разликата между тези две показания ви дава отклонение на плоскостта.
Лазерна измервателна система за измерване на плоскост
За измервания с висока точност системата за измерване на лазерна плоска измерване е пътят. Тази система използва лазерен лъч, за да сканира повърхността на фланеца и да създаде подробен профил на неговата плоскост. След това данните, събрани от лазера, се анализират чрез софтуер, за да се осигурят точни измервания и визуални представи на плоската плоскост. Системите за измерване на лазерна плоска плоскост са бързи, безконтактни и могат да дадат високо точни резултати. Те обаче са и по -скъпи от другите споменати по -горе инструменти.
Процес на измерване стъпка по стъпка
Сега, когато знаете инструментите, нека да преминем през стъпка по стъпка процеса на измерване на плоскостта на плоско лице приплъзване на фланец:
Пригответе фланеца
Преди да започнете да измервате, уверете се, че повърхността на фланеца е чиста и без отломки, ръжда или боя. Използвайте чиста кърпа или лек разтворител, за да почистите повърхността. Това ще осигури точни измервания и ще предотврати всякакви фалшиви показания.
Настройте измервателния инструмент
В зависимост от инструмента, който използвате, настройте го правилно. Ако използвате направо, поставете го през лицето на фланга на различни позиции. Ако използвате индикатор за набиране, монтирайте го върху стабилна основа и позиционирайте буталото върху повърхността на фланеца. Ако използвате система за измерване на лазерна плоскост, следвайте инструкциите на производителя, за да го настроите и калибрирате.
Вземете измервания
След като инструментът е настроен, започнете да правите измервания. Ако използвате изправен, потърсете пропуски между правата и повърхността на фланеца и използвайте габарит за усещане за измерване на размера на пропуските. Ако използвате индикатор за набиране, преместете индикатора по повърхността в модел на решетката, като правите показания на редовни интервали. Ако използвате система за измерване на лазерна плоскост, стартирайте процеса на сканиране и оставете системата да събира данните.
Запишете и анализирайте данните
Запишете всички измервания, които сте направили. Ако използвате индикатор за набиране, отбележете най -високите и най -ниските показания. Ако използвате система за измерване на лазерна плоска измерване, софтуерът обикновено предоставя подробен отчет за измерванията на плоскостта. Анализирайте данните, за да определите отклонението на плоскостта на фланеца. Сравнете измерените стойности с определения толеранс към плоскост. Ако отклонението е в толерантността, фланецът се счита за приемлив. Ако надвишава толерантността, фланецът може да се наложи да бъде преработен или заменен.
Общи предизвикателства и решения
Измерването на плоскостта на плоско лице на лице на фланец понякога може да бъде предизвикателство. Ето някои общи предизвикателства и техните решения:
Повърхностни нередности
Флайнджната повърхност може да има малки драскотини, ями или други нередности, които могат да повлияят на точността на измерванията. За да преодолеете това предизвикателство, не забравяйте да почистите старателно повърхността, преди да направите измервания. Ако нередностите са значителни, може да се наложи да използвате по -прецизен инструмент за измерване, като например система за измерване на лазерна плоскост, която може да осигури по -подробен профил на повърхността.
Температурни вариации
Вариациите на температурата могат да доведат до разширяване или свиване на фланеца, което може да повлияе на измерванията на плоскостта. За да сведете до минимум въздействието на температурните вариации, направете измервания при стабилна температура. Ако е възможно, оставете фланеца да достигне стайна температура преди измерване. Можете също да използвате техники за компенсиране на температурата, ако използвате инструмент за прецизно измерване.
Човешка грешка
Човешката грешка може също да повлияе на точността на измерванията. За да намалите човешката грешка, не забравяйте внимателно да следвате процедурите за измерване. Използвайте правилно измервателните инструменти и направете няколко измервания, за да гарантирате консистенция. Ако е възможно, имайте друг човек да провери двукратно измерванията.
Заключение
Измерването на плоскостта на плоско лице на фланец е важна стъпка за осигуряване на качеството и производителността на фланеца. Използвайки правилните инструменти и следвайки правилните процедури за измерване, можете точно да определите отклонението на плоскостта на фланеца и да гарантирате, че той отговаря на определения толеранс. Ако имате някакви въпроси или се нуждаете от допълнителна помощ при измерване на плоскостта на фланците си, не се колебайте да посегнете. Тук сме, за да ви помогнем да направите правилния избор за вашите тръбопроводи.

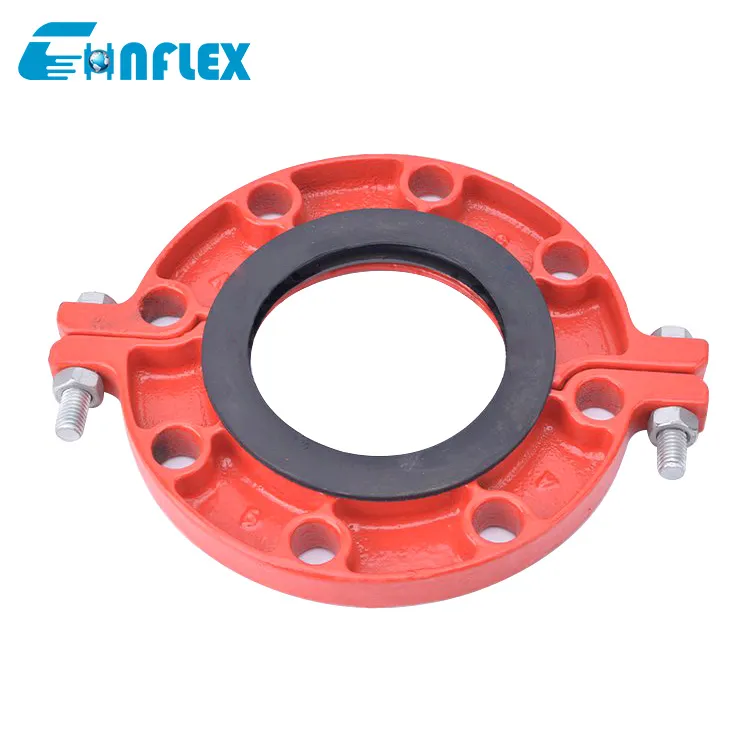

В допълнение към плосък липс за лице на фланци, ние предлагаме и други видове фланци, като например фланци на заваръчната шияДълго заварен фланец на шиятаи адаптери на фланецАдаптер за бразда фланец. Ако се интересувате да научите повече за нашите продукти или имате нужди от обществени поръчки, не се колебайте да се свържете с нас за дискусия. Очакваме с нетърпение да работим с вас!
ЛИТЕРАТУРА
- ASME B16.5 - Пълни фланци и фланцирани фитинги
- API 6A - Спецификация за оборудване за кладенци и коледни дърво
- ISO 7005 - Метални фланци за тръби, клапани, фитинги и аксесоари - обозначения от класове, номинални размери и номинални налягания
